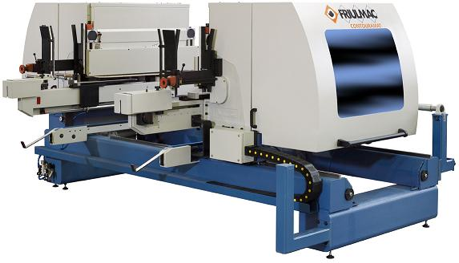

全自动90度双端加工系统（上锯+下锯+铣+钻）
自动端面打孔铣形机 型号.CONTOURAMAT
全自动90度双端加工系统（上锯+下锯+铣+钻）
型号CONTOURAMAT/007
适用于端头裁边,打孔,铣形,家具部件,厨柜部件, 实木户门部件等, 硬木或其他原料
机器底座
机器底座由2个特殊焊接钢板制成的双肩组成.铸铁制成的大梁合成为工作台提供支撑平台.
左侧支撑平台是固定的,右侧支撑平台是可移动的, 可沿精准的直线导轨配合滚珠轴承移动.可移动端的长度调节是通过2个 TPN 螺杆，由0.37kw齿轮马达控制.
在控制面板上的”触摸控制板”数字屏幕上可以记忆高达60个不同工作长度
垂直进料器
机器的垂直进料器宽度可以调节.在送入加工单元之前, 工件已经被气缸推动向右对齐定了基准.
允许最大木料加工长度公差为40毫米
为了保证正确的循环运行和操作者安全,进料器配有光眼，以阻止空运转.
进给系统
进给动力是由一个0.4KW无刷电机驱动，键轴连接，精准链条驱动工件.
工件放在进料器抓手上,抓手在高度精确线性轴承滑动.前进和后退均可.
传送带前进和后退速度可以独立调节, 通过控制面板可以程序设定最多3个不同的速度.
每个工件固定传送装置安装一个铝制挡块, 推动工件通过加工区域,并防止工件崩茬儿.
橡胶带压块系统从上部加压, 保证在加工过程中工件稳定.压块系统高度由六角螺丝调节, 在机器的数字显示器上可看到
工件通过垂直隐形靠尺定位, 之后“从顶部”垂直加压并固定, 所有在钻孔和铣形工作站的工作都是通过气缸驱动.
电气规格
控制面板”触摸屏” 处于独立电控箱, 并且可以通过轻触电子屏幕上的图形符号来控制机器
控制装置安排和标签遵循安全规则
技术规格
长度 最小 最大
Width min. 30 max. 200 mm
宽度
Thickness min. 12 max. 50 mm
厚度
每侧都有的工作单元
截断单元
由安装在支撑柱上的一个水平主轴组成
此单元在高度和进深可调节, 距基准的位置是数字显示. 电力传输由聚酯-V型皮带完成.
铣形切削单元
铣形切削单元是一个垂直轴,有2个高速轴承, 由一个铝铸件支撑.主轴可调节高度和进深,距靠尺的位置是机械的数字显示.电力传输由齿形皮带提供.
端面钻孔单元
钻孔单元安装在高度精确直线轴承上,可以精确调节高度和进深, 距靠尺位置机械式数字显示. 钻孔头直接由电动机驱动.
Trimming and boring unit motors capacity 3,0 Kw
齐边和钻孔电动机容量
Profiling unit motors capacity 5,5 Kw
铣形切削电动机容量
Feed system motor capacity 0,45 Kw
进给系统电动机容量
Trimming unit spindle rotation speed 7350 转/分
齐边装置主轴转速
Profiling unit spindle rotation speed 7200转/分
铣形切削装置主轴转速
Boring unit spindle rotation speed 5000转/分
钻孔单元主轴转速
Trimming unit spindles diameter 30 毫米
齐边单元主轴直径
Profiling unit spindle diameter 40 毫米
铣形切削单元主轴直径
Boring drills joint as per sample received by customer
钻孔的钻头连接方式可根据用户样品
Horizontal spindles usable length 5 毫米
水平主轴可用长度
Vertical spindles usable length 70 毫米
垂直主轴可用长度
Tooling diameter:
刀具直径
Trimming unit:
齐边装置
Minimum diameter
最小直径 125 mm
Maximum diameter
最大直径 180 mm
Profiling unit: (tools not included in the supply)
铣形切削单元(刀具不包含在合同范围中)
Minimum diameter
最小直径 160 mm
Maximum diameter
最大直径 220 mm
Adjustment range :
调节范围
Trimming unit spindles adjustment range:
切边单元主轴调节范围
Axial 轴向 50 mm
Radial 径向 60 mm
Profiling unit spindles adjustment range:
铣形切削单元主轴可调节范围
Axial 轴向 10 mm
Radial 径向 50 mm
End face boring unit spindles adjustment range:
端面钻孔主轴可调节范围
Axial 轴向 50 mm
Radial 径向 100 mm
Pressure belts adjustment range
压力带可调节范围 50 mm
Maximum boring stroke
最大钻孔距离 80 mm (可调)
Mechanical digital read-out tolerance
机械的电子读出公差 +/- 0,05 mm
Voltage
电压 400 V/50 HZ
Special equipments included:
特殊装置包含以下
- Motor power increased to 3 kW for trimming unit;
- 齐边单元电机功率提高到3KW
- Motor power increased to 3 kW for boring unit;
- 钻孔单元电机功率提高到3KW
- Motor power increased to 5.5 kW for profiling unit;
- 铣形单元电机功率提高到5.5KW
- N° 2 boring heads 3x16 mm or 3x32 mm upon customer request;
- N° 2 钻头 3*16 mm 依客户要求
- Extended machine for work-pieces length max. 1500 mm, central support guide included;
- 机械加工工件长度最大1500mm, 包含中央支架引导
- Extended machine for work-pieces length min. 115 mm (inside profiling 90 mm);
- 扩展机械, 工件长度最小115mm(内侧铣形切削90mm)
- Work-pieces return system to the operator with motorized lowering device;
- 工件返回操作者装置，电机驱动至低位
- Sound safety cover.
- 可靠的防护罩
- Feed speed programmable up to 3 different ranges;
- 进给速度可编程设计至3个不同的范围
- Boring unit motor driven by inverter (5000 rpm).
- 钻孔单元电动机通过变频器驱动(5000 rpm)
