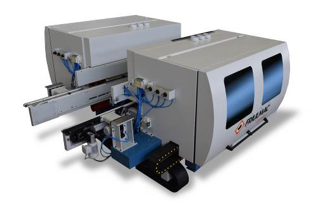

全自动双端燕尾榫机
加工尺寸
|
Length: 长度
|
min. 200 (*) mm最小
|
max. 1000 mm最大
|
|
Width宽度
|
min. 70 mm
|
max. 260 mm
|
|
Thickness:高度
|
min. 10 mm
|
max. 20 mm
|
|
(*)
Min. length see below scketch ; 最小长度见如下视图
|
PRODUCTION CAPACITY 产能
Average 10/11
pcs/min. aprox. 大约的平均值 10/11件/每分钟
底座由2个焊接钢臂与2个梁互相咬合构成加工单元的支撑台面。
左侧支撑台是固定的，右侧支撑台可移动，开合的条件是通过2个TPN螺杆完成，由1个双速电机驱动。
在控制面板上有一个电子数字表可记忆高达60个不同的长度的加工。
垂直料夹
料库是一个可调节宽度的垂直料库。工件由2个平衡气缸推动至右侧挡板在库内靠齐。
每侧最大可允许的工件长度误差为40mm。
为了保证操作工的正确操作和安全，此料库配有光电管，可以防止空转。
进给系统
为了防止任何撕裂的可能，工件的传输从漏斗进给器运送到单个加工站，以固定间距的位置安装了减震刷在强化齿形带上。此部件无需养护。
此运输带通过无刷电机， 花键轴轴杆和牙盘驱动
在传送阶段从1个加工单元到下一个，工件是完全自由的调节。
在每个进给周期结束阶段，且在每个加工站上，工件是通过“从底面”而来的垂直隐形围栏来定位，之后“从顶部”而来的垂直压力锁定工件， 所有都是由气缸驱动。
电气规格
依据CE规则建立，不适用其他规则。
控制面板“触摸屏”在独立的电气柜上，包括了所有的开工和指示灯。布局和控制标签遵循安全规则。
技术数据
进给电机
无刷伺服电机
机械表调节精度+/- 0.05 mm
电压400 V/50 HZ
每侧的单元序列
1^ station: 第一个加工单元
2个轴的水平的粉碎单元“J-4”
组成部分：1个可移动的加工单元，在垂直方向滑动， 安装在支撑柱上。
X轴
立柱/单元组安装在可移动的底座上，横向滑动到工件处，
Y轴
2个轴，X和Y， 由无刷电机驱动，CNC插轴；此移动在精密直线导轨上通过滚珠丝杠实现。
包含1个钢板结构，由螺丝和固定针组装起来， 承担6个电子轴电机在水平位置上的燕尾公榫的加工。
加工动作根据刀具的旋转方向来设置， 且在夹紧的工件上操作。
依照工件的高度调节加工单元 : CNC
依照工件的宽度条件加工单元 : CNC
依照工件的长度条件加工单元 : 50 mm
铣形钻头的最小中心距 : 25,4 mm
刀具连接方式 : ER 16
电机功率 : 0,3 kW
轴转速 : 12/15000 rpm
