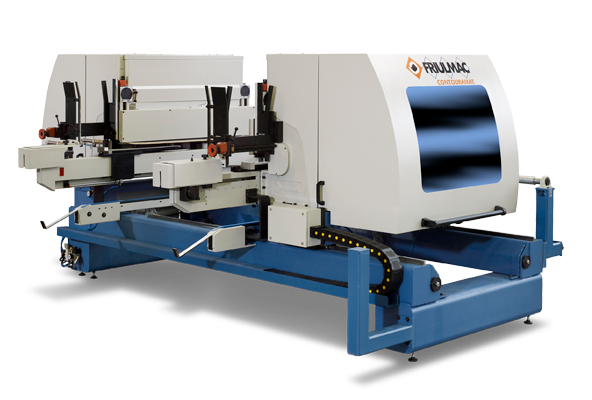

Contourmat 008A

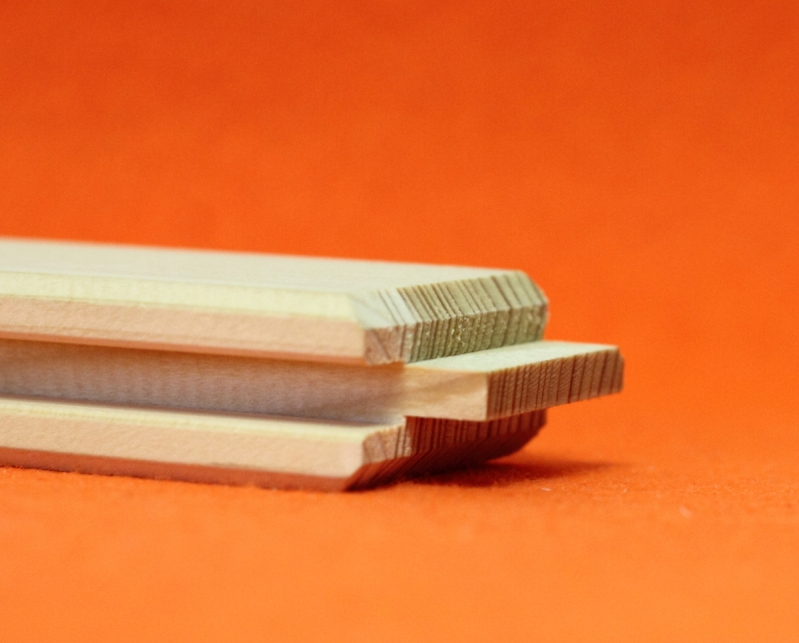

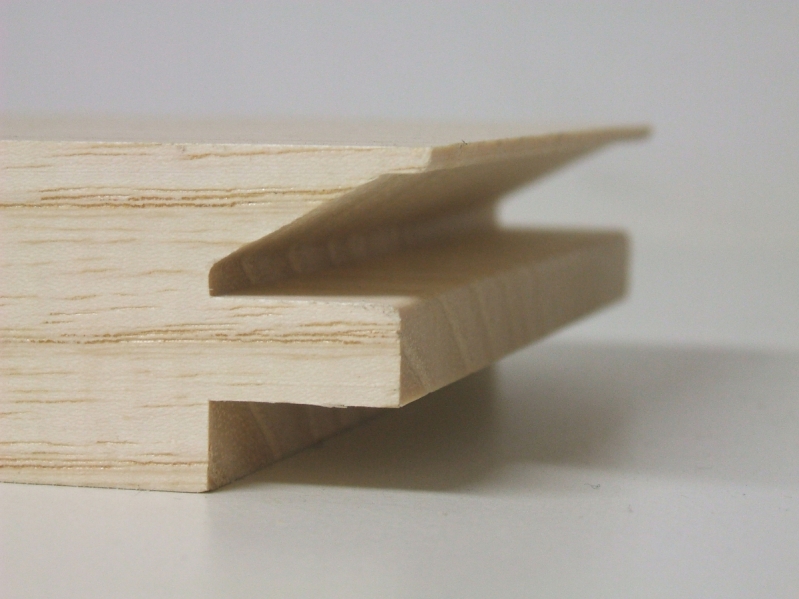

用于家具部件，橱柜部件，户门部件的端头齐边，打孔，铣形。可以是实木或其他材质。

机器底座：
机器底座由2个特殊的焊接钢臂组成。钢梁互相锁紧形成一个加工单元的支撑台。
左侧支撑台是固定的，右侧可移动的，可以沿着精密线性导轨上的滚珠滑动。移动端长度调节由0.37KW齿轮电机通过2个TPN丝杠控制。
可在控制板上的数字"触摸屏"上记录60个不同的工作长度。

垂直进料器：
机器配有一个垂直进料器，宽度可调节。在进入加工单元之前，工件送入进料器，气缸推动工件进入，右侧为基准面。
工件最大长度允许容差异值为40mm
为确保正确的加工流程和操作人员安全，进料器配有光电眼可以预防空驶。

进给系统：
进给由一个功率0.45KW无刷电机提供，通过槽轴和精密链条连接驱动。
待加工部件设备上的工件被夹紧器送入，夹紧器在高精度的线型轴承上滑动。前进和后退移动交替进行。
夹紧器前进和后退进给速度是独立地可调节的.
每个工件夹紧器都有一个铝制挡块推动部件穿过加工区且防止崩茬。
顶部橡胶皮带压力系统，机器的双侧都有，保证工件在加工过程中的稳定。压力系统高度调节通过六角螺丝控制， 数据是机械数显。
工件是通过垂直的隐形挡块定位，然后由垂直运动的顶部压力系统锁定；在打孔和铣形加工单元的动作由气缸驱动完成。
电气规格：
控制面板为触摸屏位于独立电器柜上， 可以通过轻点电子屏上的图形操作设备。
设备布局构造和所有的控制系统符合安全规范。
划槽和锯切单元：
构成：2个水平方向的轴安装在同一个支撑柱上
每个加工单元高度和进深可调节，依据机械表上的数据来调节。动力传输由聚酯-V型皮带完成。
端面打孔单元：
构成：钢板结构，与电机一起安装的有丝杠和滚针轴承作为钻孔装置驱动，前出钻孔的行程由气缸完成。
气缸直径： 50mm
此钻孔单元安装在高度精密线性轴承上，可以精确调节高度和进深， 机械式数据显示。钻头直接由电机驱动。工件加工时需要夹紧。

铣形单元：
此单元是一个垂直刀轴，配2个高速轴承，由一个铝铸件支撑。刀轴的位置高度和深度可调节，机械式数显。动力传输由齿形皮带提供。工件加工时需要夹紧。配有反向铣形夹紧汽缸。


技术参数

加工范围： 长度 最小150mm      最大1500mm
        宽度 最小30mm
大连诚汇机械设备有限公司周  13:35:43
技术参数

加工范围： 长度 最小150mm        最大1500mm
        宽度 最小30mm        最大100mm
        高度 最小12mm        最大35mm
划槽，齐边和钻孔单元电机功率 3.0kw
铣形单元电机功率 5.5KW
进给系统电机功率 0.45kw
划槽和齐边单元轴旋转速度 7350rpm/min
铣形单元轴旋转速度 7200rpm/min
钻孔单元轴旋转速度 5000rpm/min
划槽和齐边单元轴直径 30mm
铣形单元轴直径 40mm
水平轴可用长度 5mm
垂直轴可用长度 70mm

刀具直径：
划槽和齐边单元：
最小直径 125mm
最大直径 180mm
铣形单元（工具不含在内）
最小直径 180mm
最大直径 200mm

调节范围：
划槽和齐边单元轴可调节范围
轴向 50mm
径向 60mm
铣形单元轴可调节范围
轴向 10mm
径向 50mm
端面钻孔单元轴可调节范围
轴向 50mm
径向 100mm

压力皮带调节范围   50mm
最大钻孔冲程 80mm（可调节）
机械表读数误差 正负0.05mm
电压 400V/50HZ

特殊配置包括：
- 划槽和齐边单元电机功率提高到3KW
- 钻孔单元电机功率提高到3kw
- 铣形单元电机功率提高到5.5KW
- 2个钻盒 3*32mm （boring head）
- 加工工件长度最大值扩展到1500mm，包含中心支持导轨
- 工件回转系统传送到操作工手中，配有电动降低装置
- 噪声安全罩
- 进给速度可设置3个不同范围
- 钻孔电机由变频器驱动（5000rpm）
- 在两侧的钻孔和铣型装置之间有有金属探测传感器
- 此台设备008A生产能力比CONTOURAMAT/007订单号 No. 10.4424 每分钟多2件，针对于相同的加工部件。
