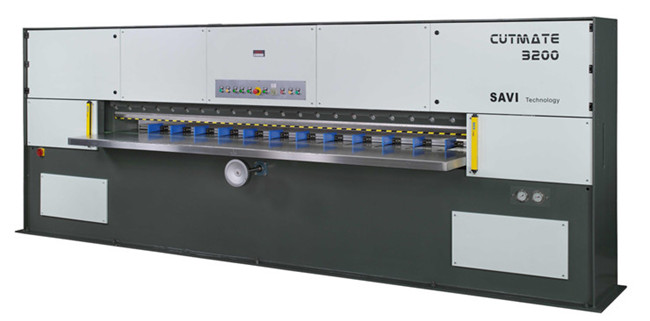

单板木皮单刀剪切机
型号:CutMate 系列
|
|
|
|
机械规格
|
|
|
|
机械型号:
|
CutMate 3200
|
CutMate 2800
|
剪切长度:
|
3200
mm
|
2800
mm
|
放料高度:
|
120
mm
|
120
mm
|
电力:
|
约 7.5 kw
|
约 7.5 kw
|
剪切范围:
|
25
~ 650 mm
|
25
~ 650 mm
|
机械尺寸 (L x W x H):
|
150
mm
|
150
mm
|
油箱尺寸 (L x W x H):
|
5000
x 1750 x 1850 mm
|
4600
x 1750 x 1850 mm
|
机械净重(含油箱):
|
约 4800 kg
|
约 4450 kg
|
机身颜色:
|
RAL
8019 / RAL 9003
|
RAL
8019 / RAL 9003
|
单板木皮单刀剪切机 CutMate 系列将木皮紧压后进行剪切,可提供准确的剪切直线性与平行性,配合本公司生产的单板木皮拼缝机系列,更可保证拼缝的严密性。此款剪切机为龙德公司和丹麦 SAVI 公司技术合作(SAVI 为美国市占率最高之单板木皮剪切机生产厂家),传承欧洲 30 年木皮剪切机的高质量生产制造而成。搭配使用龙德单板木皮双面自动涂胶机 GlueMate 700 及 单板木皮横向拼缝机 UltiMate 系列可确保最完善的涂胶及拼接效果,并且有效提高生产效率。
特点
双手控制下刀
60 mm 裁刀油压缸
超宽 150 mm 压梁
采用日本 YUKEN(油研)油压系统
后挡板位置使用磁性尺提升量测精准度
采用日本 MITSUBISHI PLC 控制系统
裁刀及压梁前方配有雷射安全光栅,确保使用的安全性
坚固机身结构:坚固稳定的机身设计确保剪切时机身稳定不震动
下刀及压梁皆采用液压传动系统控制,可适时调整压力大小供各种单板木皮使用
绿色剪切定位线:可正确显示剪切位置以精准地控制剪切宽度,使操作更简便及省时
机身结构设计完全符合欧洲安全标准,除了能剪切单板木皮外,亦能剪切塑料、纸张及其它材料
安全油压阀:任何油压动作执行超过 30 秒,油压阀自动关闭回到原始安全状态,避免油压管因长时间加压造成油压系统损坏
刀座前加装 “裁刀防止意外落刀插销装置”,每一次剪切动作执行前,自动启动此装置,为目前市场上唯一采用此装置的剪切机生产厂家
防爆油压阀:装置于裁刀油压缸上,无论机器因任何因素造成管路漏油现象,“防爆油压阀” 会因瞬间流量过大而自动关闭,完全避免裁刀下切意外危险
选购配备
二次刀剪切工艺:
有鉴于市场上一般油压剪切机剪切硬木时,容易因压力不足造成剪切面不准确,本公司生产的单板木皮剪切机提供二次刀剪切工艺。当压梁下压单板,裁刀进行第一次剪切后,自动退后 1 mm(压梁仍然紧压住木皮),再进行第二次精修剪切,以确保剪切端面呈 90 度,达到最好的拼缝效果(如图所示),此工艺特别适用于较厚或较硬树种木皮的剪切
