五排钻孔机 + SuperLiner/SuperLiner
特性:
-
本机构造为1组水平及3~4 组立式钻孔座，提供高效率的钻孔作业。
-
本机构造采用线性滑轨座。
-
立式钻孔座可90度调整，作横向钻孔作业。
-
SuperLinear+ 可选配另一组的可移动式水平钻孔座
-
各钻孔座可同时或独立钻孔作业。
-
只需轻踩脚踏开关，整个钻孔动作循环即可快速完成。
-
每一钻孔座随机标准配备横向 21，可选配二种垂直钻座:
A: 单头垂直钻孔轴 21轴
B: 双头垂直钻孔轴 9×2 轴 ( 可90度旋转 )
-
每一垂直钻孔座附液晶数字显示器，提供精密调整。
-
气压致动挡料器，提供方便的工作定位。
-
校正面板与定时器之装置提高工作效率更可降低损坏率。
-
快速接头拆装方便、迅速，随机附1/3枚。
|
|
A: 单头垂直钻孔轴 21轴
|
B: 双头垂直钻孔轴 (2 × 9 ) 轴
|
|

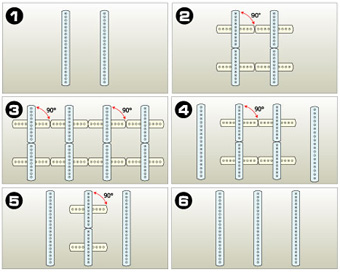

Combination example of vertical boring units
|
|
范例
|
|
|
|
可移动水平垂直座 ( 21 轴 ) / SuperLinear+
|
|
|
液晶数字显示器
|
|
|
垂直座
|
|
|
人机界面控制（选配）
|
规格参数
|
机型
|
SuperLiner
|
SuperLiner +
|
|
主轴数两轴间距
|
32mm
|
32mm
|
|
横式钻孔轴
|
21
|
21+21
|
|
A 单头立式钻孔轴
B 双头立式钻孔轴
|
21
9 ×2
|
21
9 ×2
|
|
横式马达
|
2.5HP
|
2.5HP×2
|
|
A 单头立式马达
B 双头立式马达
|
2HP
1.5HP×2
|
2HP
1.5HP×2
|
|
立式钻孔座最短轴距
|
96mm
|
96mm
|
|
立式钻孔座最长轴距
|
1450mm
|
1450mm
|
|
转速
|
2700rpm
|
2700rpm
|
|
可调式钻孔深度
|
65mm
|
65mm
|
|
净重/毛重
|
800kgs/930kgs
|
900kgs/1030kgs
|
|
包装尺寸
|
2700 × 1320 × 1800mm
|
2950 × 1320 × 1800mm
|
* 以上所有机型规格、形状如有改变，恕不另行通知。
