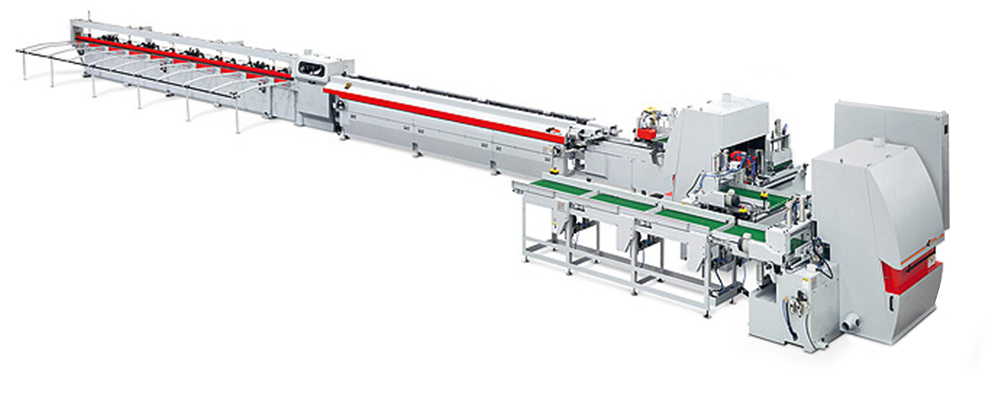

正光全自动指接线 FL-03

高速指接生产线，将指接作业效率水准大幅升级

功能特色：

适用于长度 2~300mm 或更长的木材。

全自动操作。
自动进给工作台面。

预压组装台


多段式前段輸送台

型號 F-I01
輸送台寬度 650 mm
輸送台高度 860 mm
進料馬達 1 HP x 3
機身總長度 3250 mm
機身總寬度 860 mm
機身總高度 960 mm
機器尺寸 (長x寬x高) 3350 x 1175 x 960 mm
加包材後尺寸 (長x寬x高) 4190 x 1175 x 1780 mm

* 以上數據會隨著改良做變更，恕不另行通知！

指型機 (右向)

型號 F-C05
最大工作台寬度 650 mm
工作木料寬度範圍 150 - 1000 mm
工作木料高度範圍 20 - 160 mm
切齊鋸轉速 2800 rpm (50hz), 3400rpm (60hz)
指型刀轉速 5000 rpm
刻痕鋸轉速 2800 rpm (50hz), 3400rpm (60hz)
馬力需求
工作台移動馬達 1/2 HP
刻痕鋸馬達 1 HP
切齊鋸馬達 10 HP
指型刀軸馬達 20 HP
指型刀軸直徑 ø50 mm
指型刀尺寸 ø70 / ø160 mm
木削出料孔直徑 6" x 2
機器尺寸 (長x寬x高) 3670 x 1905 x 2155 mm
噪音指數 88.2 Db
加包材後尺寸 (長x寬x高) 3810 x 2120 x 2270 mm

* 備註 : 指型刀用的不同厚度ø50毫米卡箍是選購配備

指型機 (左向)

型號 F-C06
最大工作台寬度 650 mm
工作木料寬度範圍 150 - 1000 mm
工作木料高度範圍 20 - 160 mm
切齊鋸轉速 2800 rpm (50hz), 3400rpm (60hz)
指型刀轉速 5000 rpm
上方刻痕鋸轉速 2800 rpm (50hz), 3400rpm (60hz)
下方刻痕鋸轉速 2800 rpm (50hz), 3400rpm (60hz)
馬力需求
工作台移動馬達 1/2 HP x 2
上方刻痕鋸馬達 1 HP
下方刻痕鋸馬達 1 HP
切齊鋸馬達 10 HP
指型刀軸馬達 20 HP
指型刀尺寸 ø70 / ø160 mm
木削出料孔直徑 6" x 2
機器尺寸 (長x寬x高) 4160 x 1905 x 2155 mm
噪音指數 88.2 Db
加包材後尺寸 (長x寬x高) 4855 x 2120 x 2270 mm

* 備註 : 指型刀用的不同厚度ø50毫米卡箍是選購配備

自動進料台

型號 F-D01
輸送台寬度 650 mm
輸送台高度 860 mm
工作木料寬度範圍 150 - 1000 mm
工作木料高度範圍 20 - 160 mm
馬力需求
進料馬達 1 HP
出料馬達 2 HP
刷輪馬達 1/8 HP
機身總長度 1540 mm
機身總寬度 1545 mm
機身總高度 2450 mm

* 以上數據會隨著改良做變更，恕不另行通知！

鍊條式木料暫存台

型號 F-T03
最大暫存木料長度 6000 mm
工作木料寬度範圍 20 - 200 mm
工作木料高度範圍 20 - 100 mm
進料速度 80 m/mim
馬力需求
左輪傳動 2 HP
右輪傳動 2 HP
機器尺寸 (長x寬x高) 6035 x 1060 x 1000 mm
噪音指數 70 Db
加包材後尺寸 (長x寬x高) 6070 x 1275 x 1120 mm

* 以上數據會隨著改良做變更，恕不另行通知！

自動接榫機(雙面接榫) - F-A03

型號 6M 6.8M
最大成品長度 6200 mm 6800 mm
工作木料寬度範圍 20 - 160 mm 20 - 160 mm
工作木料高度範圍 20 - 60 mm 20 - 60 mm
進料速度 80 m/mim 80 m/mim
接榫壓力範圍 0 ~ 150 Kgs/cm² 0 ~ 150 Kgs/cm²
生產速率 Max. 5 - 6 pcs/mim Max. 5 - 6 pcs/mim
馬力需求
進料馬達 2 HP 2 HP
液壓馬達 7-1/2 HP 7-1/2 HP
切斷鋸馬達 5 HP 5 HP
鋸片心軸直徑 ø1" (ø25.4mm) ø1" (ø25.4mm)
木削出料孔直徑 4" (101.6mm) 4" (101.6mm)
機器尺寸 (長x寬x高) 7670 x 1370 x 1510 mm 8270 x 1370 x 1510 mm
噪音指數 84 Db 84 Db
加包材後尺寸 (長x寬x高) 7745 x 1585 x 1150 mm 8345 x 1585 x 1150 mm

* 以上數據會隨著改良做變更，恕不另行通知！
