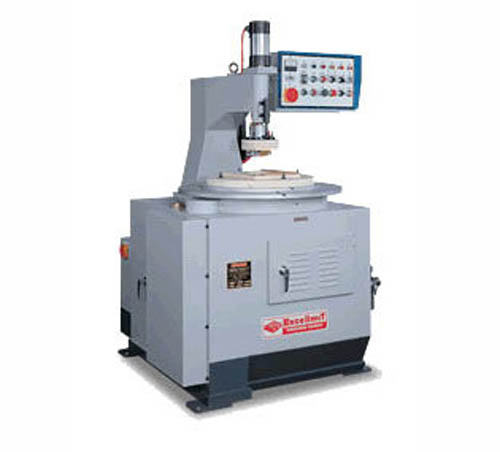

内径自动仿形立轴机 DT-1138
机械特性：
● 本机为单刀头、单工作台结构
● 刀头内置于机座内，操作安全性高
● 主轴为更换式，适用主轴直径为1″,1-1/4″,30 mm
订购机器时请指定主轴直径
● 也可加装刨花主轴
● 集中式操作面板，操作方便
● 工作台回转自动变速，内径加工精度高
● 本机采用气压式操作
● 刀头进刀采用空/油压混合缸驱动，有效避免刀具与工件急遽碰触
● 机械结构高刚性、重切削稳定性高
◆ 最大加工内径
DT-1120：Ø20″ DT-1138：Ø38″
◆ 最小加工内径：Ø2″
◆ 适合加工材质：
木料、压克力、硬塑胶、电木等。
|
应用例
本机适合相框、马桶盖、时钟外框等的内径仿形加工。可加
工内径圆弧或曲型。
|
规格参数
|
机 型
|
DT-1138
|
DT-1120
|
|
刨削内径范围
|
4″- 38″
|
2″- 20″
|
|
最大刨削矩形(2:1)
|
34″×17″
|
20″×10″
|
|
圆盘外径
|
52″
|
27-1/2″
|
|
圆盘旋转速度
|
1.5-4 RPM
|
1.5-4 RPM
|
|
主轴转速
|
8000-16000 RPM
|
8000-16000 RPM
|
|
主轴直径
（固定式）
|
1″,30 mm,1-1/4″
任选一种
|
1″,30 mm,1-1/4″
任选一种
|
|
刨刀外径
|
100 mm
|
100 mm
|
|
从动轮直径
|
100 mm
|
100 mm
|
|
圆盘驱动马力
|
2 HP×1
|
1 HP×1
|
|
主轴驱动马力
|
10 HP×1
|
7-1/2 HP×1
|
|
净重
|
1880 kgs
|
920kgs
|
|
毛重
|
2080 kgs
|
1120kgs
|
|
装箱尺寸
|
85″×66″×87″
|
61″×56″×81″
|
