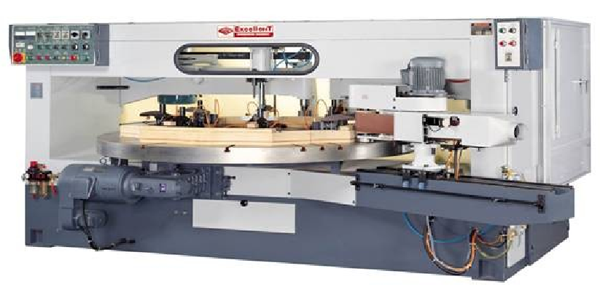

自动超大型仿形机（附砂光装置）DT-12120S
自动仿型机的超级巨星，融合刨削和砂光与一机…高效率，高精致表面效果。
◆ 最大加工直径
DT-12120S：Ø120″ DT-1280S：Ø80″
DT-12100S：Ø100″ DT-1260S：Ø60″
◆ 砂光直径范围
DT-12120S：Ø60-120″ DT-1280S：Ø36-80″
DT-12100S：Ø48-100″ DT-1260S：Ø24-60″
◆ 单工作台
◆ 双刀头
◆ 附砂光装置
砂光装置：
砂带尺寸：………………5″×71″
砂带速度（2速）:………400/870 M/min
砂带驱动马达：…………1 HP
砂光轮直径：……………Ø110 mm
头部上下调整：…………30 mm
主轴直径：………………Ø1″
|
|
砂光装置
仿型立轴机可加砂光装置，以提升加工效率、提升产能、节
省加工时间。合椅脚、桌面、以及其他曲型家具的边磨业。
当立轴机刨削工件完后、可经由此砂光装置直接执行砂光作
业，平面、曲型或复杂曲型皆可轻易砂光，节省工件搬运时
间，大幅提升产能。
|
|
|
快速平稳的刀臂进给机构
刀臂进给以气压和油压组合回路控制。进给快速，压力平
稳。刀臂趋近于工件前，自动减速，稳渐触刀，免除剧烈
碰触，无刀痕产生。
|
|
夹钳系统
·所有加工直径超过80″的机种，都附有8组自动气压夹钳。
·同时也附有中心夹钳，适合多工站加工。
·也可要求增加气动夹钳数量。
·所有加工直径小于80″的机种，不附自动气压夹钳。
|
应用例
规格参数
|
机 型
|
DT-12120S
|
DT-12100S
|
DT-1280S
|
DT-1260S
|
|
刨削直径范围
|
28″- 120″
|
24″- 100″
|
20″- 80″
|
16″- 60″
|
|
最大刨削矩形(2:1)
|
107.4″×53.7″
|
89.2″×44.6″
|
71.4″×35.7″
|
53.4″×26.7″
|
|
圆盘外径
|
82″
|
72″
|
62″
|
46″
|
|
圆盘旋转速度
(无段变速)
|
0.5-3 RPM
|
0.5-3 RPM
|
0.5-3 RPM
|
0.5-3 RPM
|
|
主轴转速
|
9000 RPM
|
9000 RPM
|
9000 RPM
|
9000 RPM
|
|
主轴直径
（可更换式）
|
1″,30mm,1-1/4″
（任选一种）
|
1″,30mm,1-1/4″
（任选一种）
|
1″,30mm,1-1/4″
（任选一种）
|
1″,30mm,1-1/4″
（任选一种）
|
|
刨刀外径
|
100 mm
|
100 mm
|
100 mm
|
100 mm
|
|
从动轮直径
|
100 mm
|
100 mm
|
100 mm
|
100 mm
|
|
圆盘驱动马力
|
3 HP×1
|
3 HP×1
|
2 HP×1
|
2 HP×1
|
|
主轴驱动马力
|
15 HP×2
|
10 HP×2
|
10 HP×2
|
10 HP×2
|
|
净 重
|
5500kgs
|
4350kgs
|
3350kgs
|
2600kgs
|
|
毛 重
|
6750kgs
|
5350kgs
|
4200kgs
|
3150kgs
|
|
装箱尺寸
|
164″×91″×82″
|
149″×90″×80″
|
131″×89″×77″
|
119″×83″×77″
|
