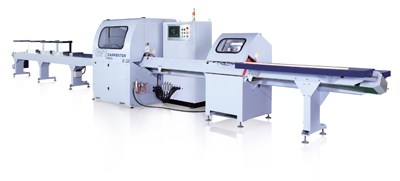

重型横向优选锯SC-230/230S/230E/303
主要功能:
定长裁切(SC-230/230E/303)
已知木料长度,而且先设计好木料要剪裁切的尺寸,数量及顺序。
每组可输入12种尺寸,共可储存100组。
一般使用时机:
1. 整批木料长度都一样
2. 不需要去除坏料(选料)
3. 需要裁切固定尺寸
范例：
|
No
|
SIZE
|
Q’ty
|
Sch, Q’ty
|
|
1
|
1100
|
1
|
2000
|
|
2
|
500
|
1
|
2000
|
|
3
|
700
|
1
|
2000
|
|
4
|
300
|
2
|
4000
|
循环次数：2000
·范例：原始木料长度
·裁切情况：

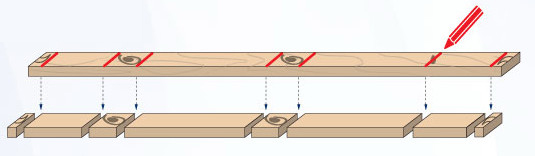

画线裁切（SC-230/230E/303）
只要有使用荧光笔画线的地方就裁切。
一般使用时机：
1、 木料需要去除坏料（选料）
2、 不需要裁切固定尺寸
·范例：
优化裁切（SC-230/303）
结合荧光笔画线与尺寸设定功能，除去废料后，根据使用者设定的条件，
将其余可使用的木料长度，由电脑自动做最适合尺寸的裁切。
共可储存100组，每组可输入12种尺寸(303可选配到24种）。
一般使用时机：
1、 木料需要去除坏料（选料)
2、 需要裁切尺寸
ABC料判别（选配）：
A（好料) B(有木结的料）C（有裂痕的料）
六种优化方式：
1、 长料优先
2、 长料优先尾段省料
3、 省料优先
4、 段号优先（选配）
5、 段号优先尾段省料（选配）
6、 价格优先（选配）
四种进阶运算功能：
1、 余料废料合并
2、 平均数量比（选配）
3、 A余料合并到B料（选配）
4、 B料尺寸从A料取（选配）
范例：
|
段号
|
尺寸
|
预订数量
|
|
1
|
820
|
2000
|
|
2
|
1100
|
2000
|
|
3
|
1350
|
2000
|
|
4
|
1800
|
4000
|
〉适用于：

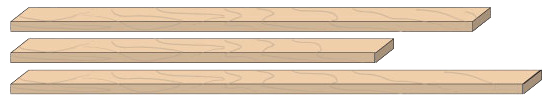

1、 原料不等长，没有画线：

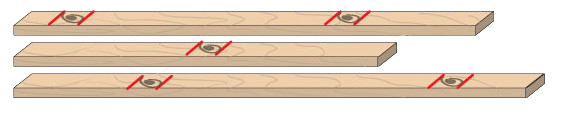

2、 原料等长，有画线：
3、 原料不等长，有画线：

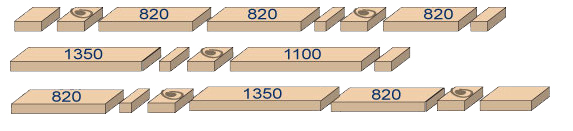

〉裁切结果：
选配：
1、 自动分料系统（SC-230标准配备4支）
尺寸（长×宽×高）：
6620×675×1240mm （4支）
净重：420kgs
马达：1HP（750w)
可选配4～16支
2、 圆盘式收料系统
尺寸（直径×高）：
¢ 1500～2200×650mm
净重：252kgs
马达：1/4HP（187w)
3、 皮带式收料系统
尺寸（长×宽×高）：
4230×820×1010mm
净重：308kgs
马达：1HP（750w)

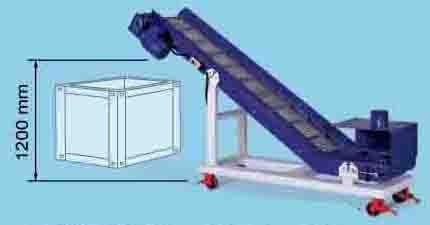

4、 废料回收机
尺寸（长×宽×高）：
1600×500×1500mm
净重：210kgs
马达：1HP（750w)
规格参数
|
机型
|
SC—230
|
SC—230E
|
SC--303
|
|
裁切厚度
|
12~75mm
|
12~75mm
|
12~115mm
|
|
裁切宽度
|
30~230mm
|
30~230mm
|
40~300mm
|
|
最小裁切长度
|
50mm
|
50mm
|
50mm
|
|
最小入料长度
|
450mm
|
300mm
|
200mm
|
|
最小裁切截面积
|
30×12mm
|
30×12mm
|
40×12mm
|
|
最大裁切截面积
|
230×40/160×75mm
|
230×40/160×75mm
|
300×60/220×115mm
|
|
送料速度
|
100~130m/min
|
50~130m/min
|
0~100m/min
|
|
裁切速度
|
140pcs/min
|
140pcs/min
|
60pcs/min
|
|
锯片尺寸
|
Ø505mm
|
Ø505mm
|
Ø505mm
|
|
锯轴尺寸
|
Ø25,4mm
|
Ø25,4mm
|
Ø25,4mm
|
|
锯轴转速
|
4800rpm
|
4800rpm
|
3400rpm
|
|
送料伺服马达
|
10hp/7,5kw
|
6hp/4,4kw
|
1,73hp/1,3kw
|
|
锯片马达
|
10hp/7,5kw
|
10hp/7,5kw
|
10hp/7,5kw
|
|
出料马达
|
1hp/750w
|
option
|
option
|
|
升降马达
|
1/4hp×2
|
1/4hp×2
|
---
|
|
气压
|
5~6kg/cm2
|
5~6kg/cm2
|
5~6kg/cm2
|
|
集尘口
|
Ø125mm×2
|
Ø125mm×2
|
Ø100mm×2
|
|
机械尺寸
|
15330×1862×1750mm
|
9680×1862×1750mm
|
9500×1250×1700mm
|
|
机械净重
|
3100kg
|
1850kg
|
1200kg
|
|
机械毛重
|
3600kg
|
2300kg
|
1400kg
|
|
生产效率
|
173.8m3-1076.4m3
|
86.4m3-1076.4m3
|
0-173.8m3
|
注：1、裁切固定长度50mm时的测试结果
注：2、原木料长6M，裁切固定长度50mm时的测试结果
注：3、SC-230的锯片升降可改为伺候马达驱动（选配）
